磁致伸缩位移传感器的结构说明【图】

    磁致伸缩位移传感器由两部分组成：一部分是套有活动磁铁的测量杆；另一部分是位于测量杆上端的测量电路。

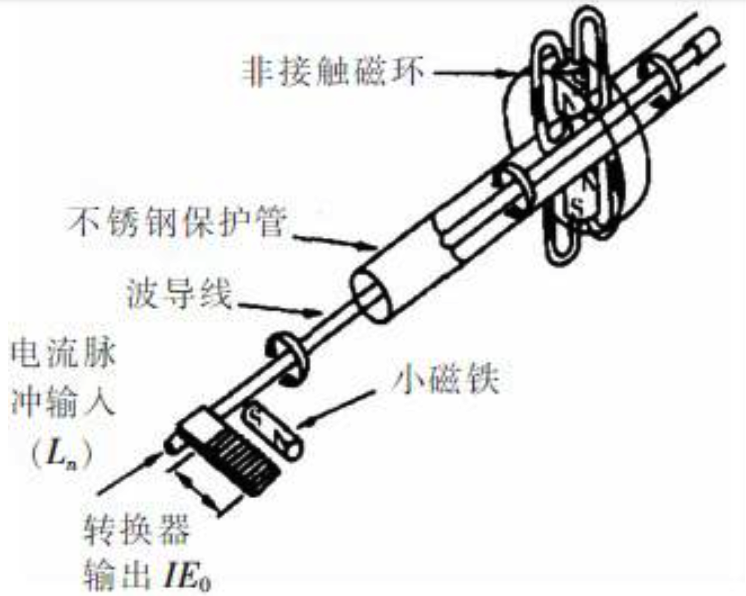

    磁致伸缩位移传感器的结构如图１所示。

                                                图1 磁致伸缩位移传感器结构图

    图１中，磁致伸缩位移传感器主要包括以下几部分：波导丝、保护管套、移动磁铁、电路板部分。测量管是整个传感器的核心传感部分，这一部分又包括：偏置磁铁、波导丝、保护管套、末端衰减阻尼装置、非接触磁环、转换器输出。

    由于磁致伸缩位移传感器采用符合工业控制标准的４～２０ｍＡ电流环输出的形式，故需要先把传感器的输出电流信号转换为电压信号，再采集出来进行Ａ／Ｄ转换，然后输出给单片机进行信号处理以及通信处理，之后将理想的传感器信号以二进制方式传送给液晶示屏和ＰＣ机。传感器的电路是由敏感元件头、接收电路、信号整形电路、参数校正输入电路、计算机处理电路、显示电路、测量参数输出电路等组成。
